项目名称

基本信息：

项目名称：新乡科隆电源材料有限公司新厂区东区一期工程
项目地点： 河南省新乡市
实施时间： 2019.2.16

项目简介：

河南科隆电源材料有限公司成立于2016年04月27日，注册地位于新乡市牧野区新七街1568号，法人代表为程迪。经营范围包括锂电池材料、镍氢电池材料、新型电池材料（以上不含危化品）的研发、生产、销售；电源及材料专用设备销售；硫酸镍、硫酸钴的销售（不带储存设施批发经营）（有效期限2019年9月20日至2022年9月19日）；硫酸锰、碳酸锂的销售；以上货物或技术进出口

项目方案：

该项目采用我公司马保保护器XJ-MC201D/A 242台，主要安装应用于前驱体车间#1，#2变压器低压控制回路中的电机回路、配料区动力回路、高位罐区动力回路等，一方面采集电机回路的电力相关数据如电压、电流、功率、电能给后台做电气管理，另一方面通过DI接入DCS启动、停止信号，紧急停车信号，可对电机进行工艺生产控制，有助于企业安全生产、计划生产的顺利执行。根据项目信息，配电柜内原有二次电流为5A的电流互感器，因此由我公司配套电流规格为6.3A的电流互感器配合马达保护器使用。

XJ9100F仪表324台，因马达保护器自身具备电力参数测量功能，所以多功能仪表主要安装应用于电机回路外其他回路中，主要采集电力相关数据如电压、电流、功率、电能给后台做电气管理，方便监视生产用电的稳定可靠性，一旦发现电力异常可立即启动备用电源。

实现的功能：

1. 当电机发生过压、欠压、段相、堵转、过载、接地故障时，及时切断故障点或发出告警，并提供故障信号报警。

2. 当需要对电机进行工艺连锁控制时，可实现工艺连锁停机操作。

3. 当电机发生晃电时，在设定时间内上电后，不影响此电机所负责的生产系统的运行。

4. 所有低压智能电力监控仪表/电动机保护控制器实行单元化按一次设备对应分布式配置，就地安装在开关柜内，所内通讯介质采用屏蔽双绞线，各智能设备相对独立，完成保护、测量、控制、监测、通讯等功能。

5. 同时拥有动态实时显示电气设备工作状态、运行参数、故障信息和事件记录、保护定值等功能,智能设备与开关柜溶为一体，构成智能化开关柜，所有智能设备通过RS-485通讯口接入相应的底层RS-485子网，将有关信息输送至前置通讯层的通讯控制器，同时各智能设备的功能应完全不依赖于网络而独立完成对电气设备的保护监控。

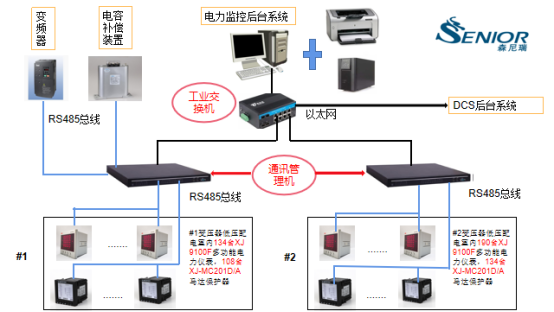

系统拓扑图

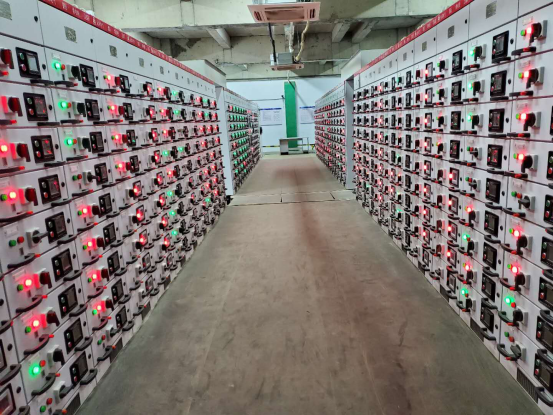

现场应用如下图：
