l  装置特点

大屏幕汉字液晶显示，人机界面友好，

故障录波就地显示和 SOE 事件。

具有“综合保护”和“测量仪表”功能于一体。

l  应用领域

M52系列低压智能测控装置安装于400V配电等级的低压开关柜上，也可组屏安装。

适用于电厂、矿厂、化工厂、钢厂、机械厂等PC柜（PC供电一般采用框架式断路器并配有功能完善的智能脱扣器或电子脱扣器），也可以用于75KW以上电机馈线回路（开关采用塑壳断路器）。

l  保护功能

两段过流保护（速断）

过流反时限保护

过负荷保护

低电压保护

漏电保护（外接漏电保护CT）或零序电流保护（自产零序或外接零序保护CT）

两段式负序电流保护

负序电压保护

过电压保护

欠电压保护

欠载保护

矢量零序电流保护

欠压重启动保护

接触器保护

过热保护

电机启动保护

堵转保护

l  测控功能

遥测：三相电压、三相电流、零序电流、有功功率、无功功率、功率因数、视在功率、

频率、负序电压、负序电流、四象限电能、31 次谐波测量。

SOE 事件记录和运行报告记录(1000 条)：

事件记录：SOE 事件记录继电器动作和 DI 状态的事件记录；

运行报告：运行报告记录继电器保护动作故障信息

l  故障录波

故障录波：每周波保存 64 点，保存 10 个周期，采集三相电压或者三相电流。

并能通过液晶屏就地显示出录波图形。

l  扩展功能（选配）

1、漏电保护（外接漏电保护CT）

零序电流保护（自产零序或外接零序保护CT）（二选一）

2、1路DC 4~20mA变送输出

M52系列测控装置成套电流互感器

1、电流互感器

此电流互感器为马达保护器与低压智能测控装置配套使用的三相电流互感器。

由于电机类别、启动方式、功率因数、负载情况等多种多样，为保证互感器的测量裕度，通常建议互感器电流规格采用就高选择。

举例说明：电机功率为35KW，以0.85功率因数计算，Ie=35÷（1.732*0.38）=53A，电机满功率的运行电流I=Ie÷0.85=62.5A。此时建议选100A规格电流。

l  装置成套供应互感器规格表：

注意事项：

1、规格电流应根据电机额定电流、功率因数、启动方式及启动时的带载情况综合选择。

2、不同电流规格的孔径如表格所标注，如有特殊需求（如孔径及互感器配线长度）请订货时注明。

3、改造项目，针对电流规格的选择更应根据实际情况区别选择。

4、A8目前可选250A或300A，或更大。

5、互感器标配线长1.5米。

6、客户单独选外配互感器，建议选保护级电流互感器，二次5A 时可选6.3A规格电流互感器配合使用。建议客户选择保护CT，不选择保护CT，选CT时考虑电机最大启动电流CT的饱和度。

l  互感器安装接线说明：

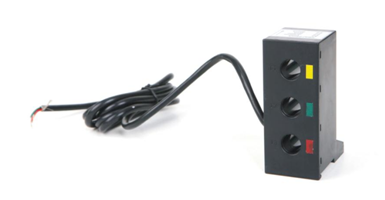

注：黑色为三相公用端（IN）；黄色，绿色，红色引线对应接入（IA*）,（IB*）,（IC*）端子。

CT一次穿线方向：  T侧 进； L侧 出

2、零序电流互感器

Ø  漏电保护与零序电流保护外接互感器CT的选择：

1、选配漏电保护功能时，需配置漏电保护CT（LX1：1A，测量范围 10mA~10A），与装置配套供货。

2、选配零序保护功能时，需配置零序保护CT（LX2：5A，测量范围 50mA~50A   或LX1：1A，测量范围 10mA~10A），与装置配套供货。 或者客户可选择自产零序，无需配套CT。

Ø  漏电互感器安装尺寸：根据负荷大小选择45系列（孔径直径45mm）或72系列（孔径直径72mm）。

二次引线示意图：
