1 概述

本产品是专门为电力系统、工业领域开发的嵌入式多功能装置，是一个芯片级产品，计算机硬件、操作系统、驱动、开发环境、运行环境都完全自主。应用软件系统裁剪了基于开源的组态系统后，可以运行在最小32M内存的系统上，嵌入式产品组态化软件开发模式。 不需要代码实现，组态化方式实现复杂的界面设计；配置化方式实现各种规约的解析和无缝集成；新增功能模块独立设计和插件式引入第三方成熟模块设计，与传统方式相比，避免了重复开发和代码融合的复杂过程。 每个新应用都是平台的一个事例化过程，在快速构建了多个应用后，平台的功能呈现出了积木式累计，这是一个闭环发展过程，应用越多，平台越强大，再次构建新应用越快速。嵌入式智能产品是未来的主流，我们的平台是开发嵌入式产品的利器。 基于本软硬件平台的产品已经在至少 10 个应用场景实现供货，多用来作为通信网关、管理机、小型监控系统智能装置用，性能可靠稳定，成本优势明显。

2 QV600系列选型表

注：QV600C20的网口2可以选配为光口。串口最多可达24个。

3 产品特点

3.1 硬件系统

本产品采用核心板+扩展板的实现方式，核心板采用TI公司的Cortex-A9芯片AM335x为主CPU（最高频率1GHz），搭配DDR3（最大512M）和NAND FLASH（最大512M）。核心板采用6层PCB最小化设计（60mm*57mm）以保证核心部分稳定可靠，且性价比高。

扩展板采用4层PCB设计，利用彩色液晶搭配电阻式触摸屏作为人机交互（最大可支持 1366x768 分辨率），外围接口包括 2 路百兆以太网，2 路 CAN，1 路 GPS B 码对时，4 路 RS485 和 1 路 RS232(可以复用为 RS485，RS485接口多达5路)以及开入开出和Mini SD卡接口等。所有元器件（包括液晶屏）

均采用工业级芯片，支持的温度范围为-25°C~55°C。

3.2 软件系统

软件系统基于嵌入式Linux为主操作系统，搭配自主知识产权的Qview开发环境，降低开发难度，大大缩短开发周期。主要特点如下：

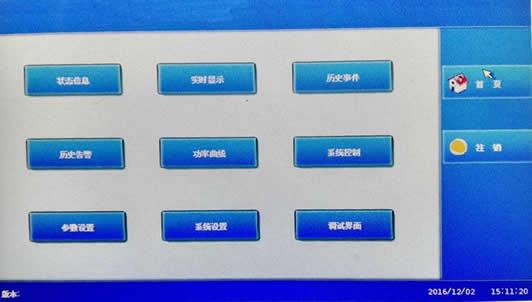

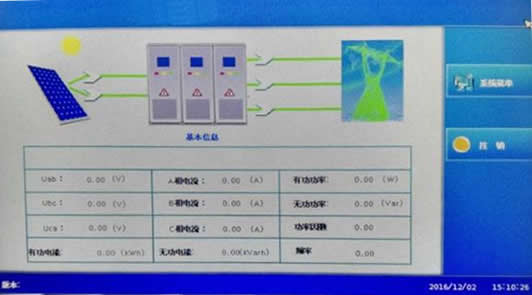

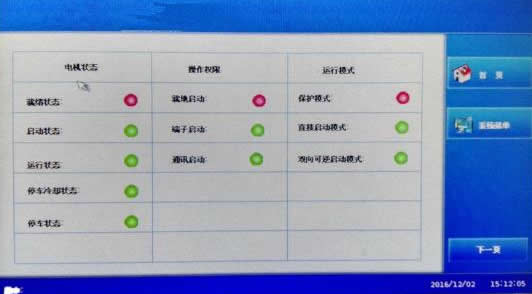

组态化界面设计

使用产品配套的图形化开发系统，根据不同组合快速开发出不同界面，实现了所见所得的人机界面开发，只需懂得美工画图，即可开发出美观的人机界面，实现人机交互开发零门槛！

配置化规约解析

提供 IEC103/104、modbus、IEC61850 标准规约库选择；提供串口、can总线、以太网三种介质的自定义规约配置解析模板和独立模块开发Demo；提供集合类数据集的定制配置模板和访问接口开发Demo。

新增功能模块独立设计

只需关注模块本身的功能实现，无需考虑和其它代码的融合，通过调用平台提供的接口实现与平台的数据交互或者与其它模块的数据交互。模块开发方式和内容不受限制，接口调用也不受任何限制。所有模块都是一劳永逸的设计，后续都被用作平台范畴的功能选配方式进行加载，平台功能呈现出一个积木式发展，这是一个闭环过程，应用越多，可选配的模块越多，构建新应用越快速，这就是平台化设计的优势。

插件容器式设计

在嵌入式产品中引入软件插件概念，方便引入第三方成熟功能模块，该功能多半都是大型系统级软件的设计架构才有。所以，没错，我们的嵌入式软件就是裁剪成熟的大型自动化软件的框架，集成了大量成熟度高的功能模块和世界范围内优秀的开源类库，健壮性、稳定性、扩展性、都得到了体现。

自动化系统建模

软件平台已集成目前常见的各种通信规约，使用配套的开发工具，下行快速构建485、CAN设备系统，上行自动转换为IEC104或者IEC61850标准协议与后台通信，设备通过XML文件集中完成通信配置、数据点配置、规约配置、装置地址配置，无需任何 C 预言和 Linux 系统基础，只需了解工程应用信息，即可快速搭建系统。
